D-CSC成都精炬達廠家生產的無線傳輸數顯扭力扳手具備高精度的傳感裝置，能夠準確測量螺栓等連接件在安裝后剩余的扭矩力。這對于評估連接件的緊固狀態至關重要，可有效避免因扭矩不足或過大導致的松動、損壞等問題。在汽車發動機、底盤等關鍵部位的螺栓緊固過程中，使用殘余扭矩扳手可以確保螺栓達到規定的扭矩值，并檢測安裝后的殘余扭矩，保障汽車的安全性和可靠性。在汽車維修保養時，也可用于檢查螺栓的緊固狀態，及時發現潛在的安全隱患。采用人體工程學設計，手柄符合手握曲線，操作舒適，長時間使用也不易疲勞。扳手的頭部尺寸和形狀經過精心設計，能夠適配多種規格的螺栓和螺母，通用性強。

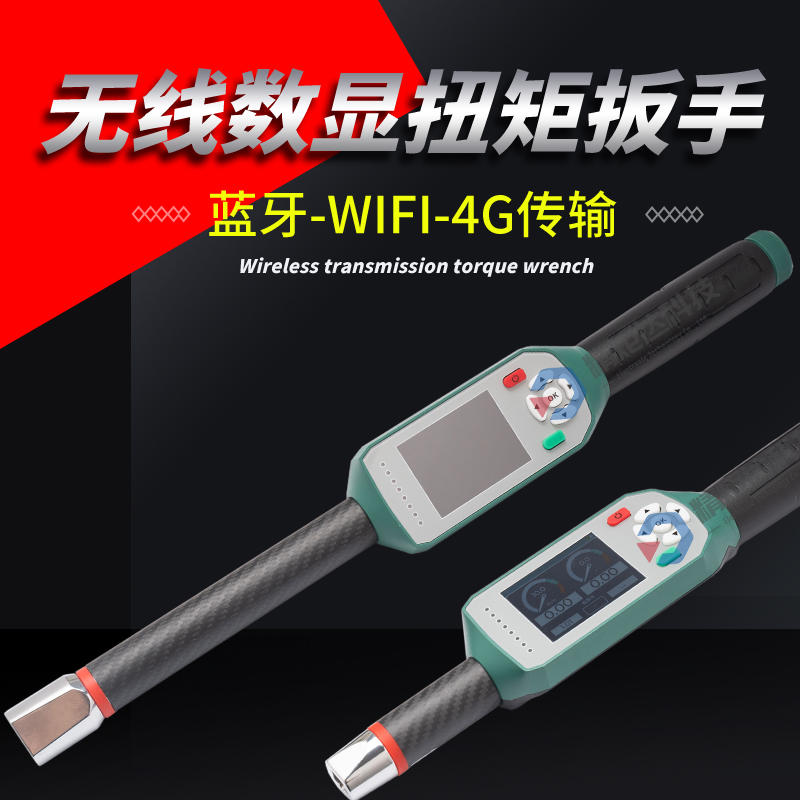

無線傳輸數顯扭力扳手主圖：

無線傳輸數顯扭力扳手的擰緊法（又稱增緊法）是一種通過再次擰緊螺栓來測量其殘余扭矩的方法，初始擰緊?：首先將螺栓按標準扭矩?cái)Q緊，確保連接穩固?，再次擰緊?：使用扭矩扳手以5°~15°的增量緩慢擰緊螺栓，直至螺栓開始產生微小轉動?。此時扳手顯示的峰值扭矩即為殘余扭矩的近似值?，靜摩擦力影響?：實際測量中，分離點扭矩（Breakaway）會略高于真實殘余扭矩，需通過曲線拐點判斷?，適用于大多數螺栓連接，尤其適合軟連接或需避免松動的場景?，A/B類安全關鍵點：殘余扭矩應在預擰緊扭矩的0.8~1.2倍之間，C類普通點：允許范圍為0.7~1.2倍預擰緊扭矩，

殘余扭矩扳手的松脫法，又稱松脫檢測法：松脫扭矩乘以一個系數，一般1.1-1.2解釋:將已經緊固的螺栓，用扭力扳手慢慢使其松開，然后讀取其開始轉動那一剎那的瞬時扭矩值，此時的扭矩理論上應該是峰值，繼續扭動的數值都會小于這個峰值。這個峰值還不是我們想要檢測的殘余扭矩，因?yàn)榻?jīng)驗發現，這個值和真正的殘余扭矩相比偏小，所以通常會把這個值乘以一個系數，約為1.1至1.2之間，根據實際情況調整。計算以后的數值我們認為才是我們想要的殘余扭矩。3.松-緊法：檢驗前先在被檢螺栓或螺母頭部與被連接體上劃一道線，確認相互的原始位置。然后將螺栓或螺母松開些，在用扭矩扳手將螺栓或螺母擰緊到原始位置，這時的最大扭矩值再乘以0.9～1.1所得的值即為需要的殘余扭矩。解釋:當殘余扭矩大于擰緊扭矩時，說明被測緊固處可能被過度擰緊。為避免過度擰緊的風險，采用松-緊法。不適宜有防松功能的緊固件。

殘余扭矩扳手規格型號：

裝箱清單

說明：參數表中部分參數根據扳手的型號不同存在細微差異，本說明表格中不再單獨列出。

4 快速入門

注意：快速入門僅能夠指引您快速了解扳手操作方法，并進行一次擰緊作業，更多使用說明還需繼續閱讀本說明書或參考本產品的使用說明視頻。

5 功能界面

5.1 主界面

本界面中顯示扳手的基本工作信息：

5.1.1 通訊模式顯示區域

5.1.2 終端連接狀態顯示

扳手工作在“工單模式”狀態下時，當扳手與手持終端正常建立通訊連接后，會在此區域中顯示手持終端設備 ID 和連接裝狀態圖標，其他狀態或模式下無任何顯示

5.1.3 電池電量顯示區域

電池電量為分段預警顯示，當電池電量過低時，會顯示紅色圖標并進行閃爍報警，請及時更換電池或者使用充電器對其進行充電，以免影響您的后續工作進程。

5.1.4 工單信息顯示區域

該區域顯示信息僅針對與扳手工作在“工單模式”狀態下，其他模式下該區域顯示信息無效。該區域中顯示的所有信息由手持終端下發。

5.1.5 檢測方式顯示區域

該區域中左邊部分顯示了扳手當前所處的工作模式，以及當前選擇的檢測程序，右邊部分顯示了當前選擇的檢測程序的目標檢測值信息。當扳手工作在“工單模式”狀態下時，本區域的信息會根據手持終端下發的工單信息自動選擇更新。

可選棘輪方驅、開口頭、內六角驅動頭等不同配置方法。

5.2 表盤界面

5.2.1 實時扭矩顯示

該區域通過指針和數值兩種形式同時顯示實時扭矩值，綠色區域表示設置的目標扭矩正負偏差范圍，最終檢測值在此區域內則為合格，紅色區域表示扭矩超出目標扭矩范圍，藍色區域表示加載過程或者扭矩小于目標扭矩范圍。

5.2.2 實時角度/時間顯示

該區域顯示方法與扭矩顯示一致，根據不同的檢測策略，自動顯示為角度值或者時間值。例如峰值扭矩+轉角檢測模式下，則顯示達到設定峰值扭矩后，扳手轉動的角度，例如峰值扭矩+時間檢測模式下，則顯示達到設定峰值扭矩后，扳手保持施加扭矩不變的時間。

檢測值顯示區域：該區域中顯示最終的檢測扭矩值，根據不同的檢測策略顯示不同的結果，例如峰值保持模式顯示檢測到的峰值扭矩，殘余扭矩檢測模式則顯示檢測到的殘余扭矩值。

5.2.3 判定結論顯示區域

該區域根據檢測值與檢測方法中的目標值和范圍進行比較，顯示結論為“合格”或“不合格”。

5.2.4 檢測進度顯示區域

該區域顯示內容僅在“工單模式”下生效，顯示當前工位中螺栓檢測進度。

5.3 曲線界面

曲線顯示界面會實時采集扭矩和角度參數繪制曲線，并且在該頁面也具備實時扭矩和轉角顯示功能，該界面推薦在進行殘余扭矩檢測時使用，其他模式使用表盤界面更加直觀和便捷。

6 設置界面

在功能界面的三個界面中任意一個界面下短按“OK”按鍵即可進入功能設置界面。通過左右切換按鍵移動光標到對應的功能圖標上，再次短按“OK”按鍵進入對應的子界面。短按“”返回按鍵可回到功能界面。

工作模式：可設置扳手工作于工單模式或者離線模式，工單模式下，所有檢測信息和檢測程序由手持終端下發，用戶不可進行單獨設置。離線模式下，用戶可自主選擇檢測程序進行作業。

檢測方法：內置了多種檢測程序，用戶可進入該頁面中選中合適的檢測程序進行作業，該頁面中能夠?qū)z測程序參數進行調整，但是無法進行新增和刪除，需要使用隨機附贈的 U 盤中的檢測方式指定軟件進行新增和刪除。

數據記錄：您可以從該頁面中查看近 1000 條檢測記錄。

通信模式：您可以在該頁面中選中四種通信模式中的任意一種。

系統設置：您可以在該頁面中對扳手操作方向、力矩系數、語言、單位等參數進行必要的調整，也可以在該頁面中清空所有歷史記錄。

關于：您可以在該頁面中了解本扳手的基礎信息和固件、軟件版本等。

7 檢測程序新增/修改/刪除

如果您需要新增檢測程序或者對現有的檢測程序進行修改和刪除，需要借助我們提供的專業軟件進行操作。

7.1 準備工作

7.1.1 硬件連接

使用隨機附帶的 USB 數據線將電腦與扳手進行連接，并確認電腦已經安裝了對應的 USB 驅動，如果沒有，可以進入 U 盤中的驅動軟件文件夾，選擇對應的驅動進行安裝。

7.1.2 通信模式設置

進入扳手設置界面，左右切換光標至“通信模式”圖標處，短按“OK”按鍵進入子頁面，上下切換光標選中“串口通信”，短按“OK”確認選擇。

7.1.3 運行程序編制軟件

進入 U 盤中程序文件夾，找到 DTWMethodSetting.exe 執行程序，雙擊打開。

若軟件提醒需要安裝對應的運行環境，點擊關閉按鈕，進入進入 U 盤中運行環境文件夾，安裝對應的運行環境，重新啟動軟件。

7.2 連接扳手

在軟件左上角中選擇正確的端口號，選擇波特率為“115200”，點擊“連接扳手”按鈕，若扳手通信正常，則會提示連接成功，“連接扳手”按鈕文字也會相應變 化為“斷開連接”。

若端口號列表中沒有正確的端口號，請檢查驅動是否正確安裝。若連接失敗，請檢查扳手通信模式是否正確設置為“串口通訊”。連接成功后，點擊界面中的“獲取所有檢測方法按鈕”，即可從扳手中讀取所有存儲的檢測程序。

7.3 修改/刪除檢測方法

點擊右側窗口中的任意檢測方法條目，即可彈出修改界面，您可以在該檢測頁面中對該條檢測程序的參數進行修改，修改完成后，點擊“保存”按鈕完成修改，系統自動同步新的檢測程序到扳手存儲系統中，并關閉修改彈窗。若您需要取消本次修改，點擊返回“按鈕”即可。

7.4 新增檢測方法

點擊左側“新增檢測方法”，選擇對應的執行模式，按要求調整對應的參數，點擊保存即可同步到扳手存儲系統中。

8 維護保養

為了維持良好精度，建議大約每一年或使用一萬次需要進行重新校正一次。

1) 扳手請勿過載使用，避免造成傳感器損壞。

2) 請勿將扳手劇烈搖晃，放置時請穩妥放置，放置跌落。

3) 請勿將扳手放置于高溫、高濕或太陽直射的環境中。

4) 如果長時間不使用扳手，請將電池取出。

5) 請勿長時間對電池過充或者過放電，容易造成電池使用壽命縮短。
