殘余扭力扳手的曲線圖怎么看 無線數顯殘余扭矩扳手取值方法

JD-CSC成都精炬達廠家生產的殘余扭矩扳手具備高精度的傳感裝置，能夠準確測量螺栓等連接件在安裝后剩余的扭矩力。這對于評估連接件的緊固狀態至關重要，可有效避免因扭矩不足或過大導致的松動、損壞等問題。在汽車發動機、底盤等關鍵部位的螺栓緊固過程中，使用殘余扭矩扳手可以確保螺栓達到規定的扭矩值，并檢測安裝后的殘余扭矩，保障汽車的安全性和可靠性。在汽車維修保養時，也可用于檢查螺栓的緊固狀態，及時發現潛在的安全隱患。采用人體工程學設計，手柄符合手握曲線，操作舒適，長時間使用也不易疲勞。扳手的頭部尺寸和形狀經過精心設計，能夠適配多種規格的螺栓和螺母，通用性強。

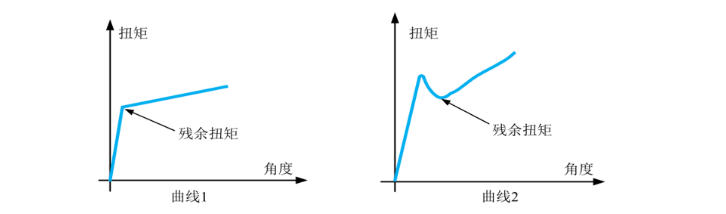

殘余扭矩扳手的擰緊法（又稱增緊法）是一種通過再次擰緊螺栓來測量其殘余扭矩的方法，初始擰緊?：首先將螺栓按標準扭矩擰緊，確保連接穩固?，再次擰緊?：使用扭矩扳手以5°~15°的增量緩慢擰緊螺栓，直至螺栓開始產生微小轉動?。此時扳手顯示的峰值扭矩即為殘余扭矩的近似值?，靜摩擦力影響?：實際測量中，分離點扭矩（Breakaway）會略高于真實殘余扭矩，需通過曲線拐點判斷?，適用于大多數螺栓連接，尤其適合軟連接或需避免松動的場景?，A/B類安全關鍵點：殘余扭矩應在預擰緊扭矩的0.8~1.2倍之間，C類普通點：允許范圍為0.7~1.2倍預擰緊扭矩，

殘余扭矩扳手的松脫法，又稱松脫檢測法：松脫扭矩乘以一個系數，一般1.1-1.2解釋:將已經緊固的螺栓，用扭力扳手慢慢使其松開，然后讀取其開始轉動那一剎那的瞬時扭矩值，此時的扭矩理論上應該是峰值，繼續扭動的數值都會小于這個峰值。這個峰值還不是我們想要檢測的殘余扭矩，因為經驗發現，這個值和真正的殘余扭矩相比偏小，所以通常會把這個值乘以一個系數，約為1.1至1.2之間，根據實際情況調整。計算以后的數值我們認為才是我們想要的殘余扭矩。3.松-緊法：檢驗前先在被檢螺栓或螺母頭部與被連接體上劃一道線，確認相互的原始位置。然后將螺栓或螺母松開些，在用扭矩扳手將螺栓或螺母擰緊到原始位置，這時的最大扭矩值再乘以0.9～1.1所得的值即為需要的殘余扭矩。解釋:當殘余扭矩大于擰緊扭矩時，說明被測緊固處可能被過度擰緊。為避免過度擰緊的風險，采用松-緊法。不適宜有防松功能的緊固件。

殘余扭力扳手規格：

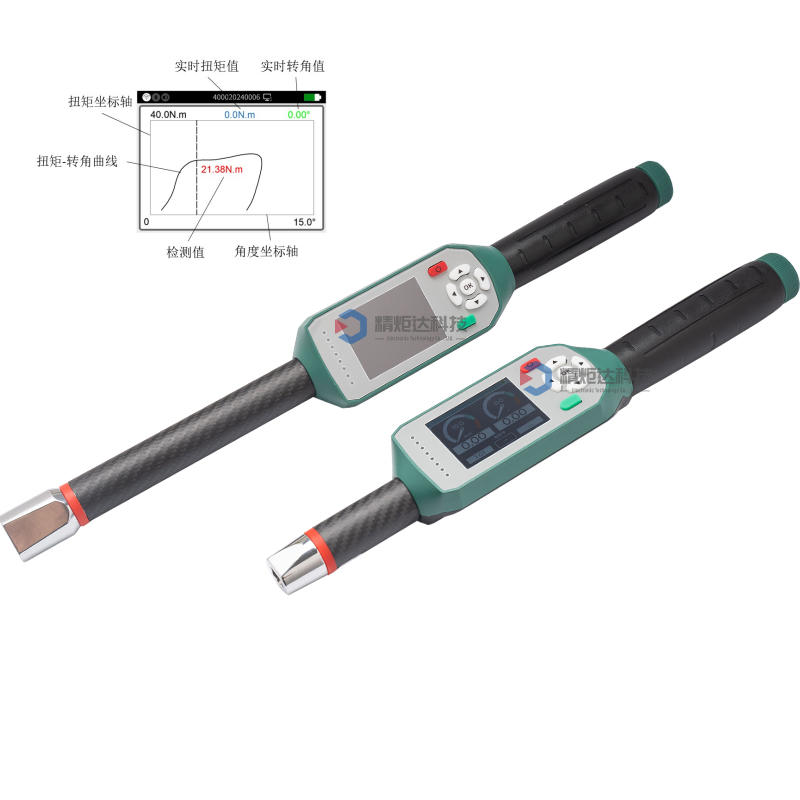

成都精炬達廠家生產的殘余扭力扳手曲線圖通常用于展示在測量殘余扭矩過程中，扭矩值隨時間或轉角等因素的變化情況。以下為你介紹閱讀這種曲線圖的方法：

明確坐標軸含義

橫坐標：橫坐標代表的物理量可能有兩種常見情況。一是時間，即從開始測量殘余扭矩到測量結束整個過程所經歷的時間；二是轉角，也就是螺栓或螺母在測量過程中轉動的角度。在查看曲線圖前，需要先明確橫坐標具體代表的是時間還是轉角。

縱坐標：縱坐標表示的是扭矩值，其單位通常為牛頓·米（N·m） ，它直觀地反映了在測量過程中不同時刻或不同轉角下所測得的殘余扭矩大小。

觀察曲線整體趨勢

上升趨勢：如果曲線呈現上升趨勢，意味著隨著時間的推移或者轉角的增加，殘余扭矩在不斷增大。這可能表示螺栓在進一步被擰緊，或者存在一些阻礙螺栓松動的因素，使得扭矩值逐漸升高。

下降趨勢：當曲線呈下降趨勢時，說明殘余扭矩隨著時間或轉角的變化在減小。這可能暗示螺栓在逐漸松動，或者測量過程中某些部件的摩擦力在減小。

平穩趨勢：曲線保持平穩，表明在測量期間，殘余扭矩基本保持不變。這可能表示螺栓的緊固狀態比較穩定，沒有出現明顯的松動或進一步擰緊的情況。

關注曲線的峰值和谷值

峰值：曲線上的峰值代表著在測量過程中出現的最大殘余扭矩值。這個峰值可能是由于螺栓在某個特定位置遇到較大的阻力，或者是在安裝過程中某個瞬間施加了較大的扭矩所導致。分析峰值出現的時間或轉角位置，有助于判斷螺栓在哪個階段受到的影響最大。

谷值：谷值則是測量過程中的最小殘余扭矩值。谷值的出現可能表示螺栓在某個時刻出現了短暫的松動，或者是測量系統受到了一些外界干擾。

分析波動情況

正常波動：曲線存在一定的小幅度波動是正?，F(xiàn)象，這可能是由于測量過程中的一些微小干擾，如操作人員的手部輕微抖動、測量環境的輕微震動等因素引起的。

異常波動：如果曲線出現大幅度的不規則波動，可能意味著測量過程存在問題。例如，扳手與螺栓之間的連接不穩定、螺栓表面存在雜質或損傷等，都可能導致扭矩值出現異常波動。

結合參考標準判斷

不同的應用場景和螺栓規格通常會有相應的殘余扭矩標準值。在查看曲線圖時，需要將曲線所顯示的扭矩值與這些標準值進行對比。如果曲線中的扭矩值始終在標準范圍內，說明螺栓的殘余扭矩符合要求；如果超出了標準范圍，則需要進一步檢查螺栓的安裝情況或?qū)ζ溥M行調整。
